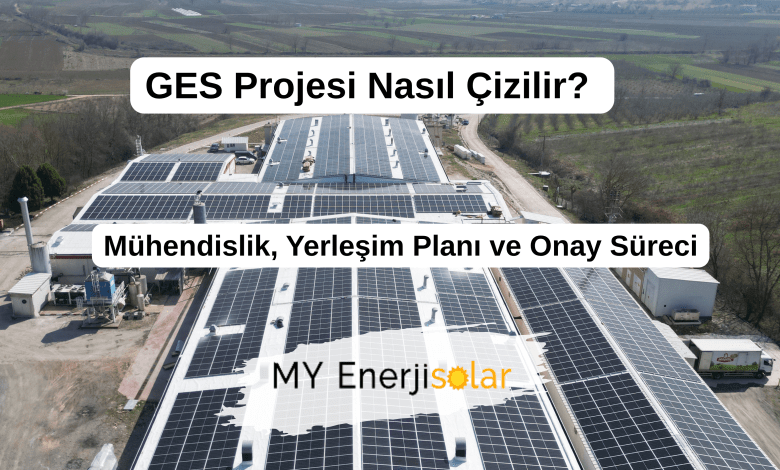

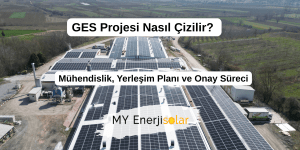

GES Projesi Nasıl Çizilir? Mühendislik, Yerleşim Planı ve Onay Süreci
“GES projesi nasıl yapılır?” sorusu ilk bakışta bir çizim programı, panel yerleşimi veya teknik proje dosyası konusu gibi görünebilir. Oysa ticari ve endüstriyel ölçekte bir GES projesi, yalnızca çatıya veya araziye kaç panel sığacağını gösteren bir çizimden ibaret değildir.
Doğru GES projelendirme; tüketim profili, sözleşme gücü, çatı veya arazi uygunluğu, bağlantı kapasitesi, üretim simülasyonu, yerleşim planı, elektriksel tasarım, güvenlik, proje onayı, kabul süreci ve O&M erişimi birlikte ele alınarak hazırlanır.
Bu nedenle ciddi bir GES yatırımı “kaç kW kurabiliriz?” sorusuyla değil, “hangi tüketim profiline, hangi bağlantı altyapısına ve hangi saha koşullarına göre sağlıklı bir sistem tasarlanabilir?” sorusuyla başlamalıdır.
MY Enerjisolar projeye önce tüketim profiliyle bakar. Çünkü proje çizimi, yatırım kararının teknik dokümana dönüşmüş halidir. Yanlış kapasite, eksik saha analizi veya bağlantı kapasitesi görülmeden hazırlanan bir layout, yatırımın ilerleyen aşamalarında maliyet, revizyon, onay veya işletme riski yaratabilir.
GES projesi çizmek neden sadece panel yerleştirmek değildir?
GES proje çizimi, yatırım fikrini uygulanabilir bir elektrik üretim tesisine dönüştüren mühendislik sürecidir. Panel yerleşimi bu sürecin önemli bir parçasıdır; fakat tek başına proje anlamına gelmez.
Bir GES projesinde şu sorular aynı anda cevaplanır: tesisin elektrik tüketimi hangi saatlerde yoğunlaşıyor, üretim tüketimle ne kadar örtüşüyor, çatı veya arazi teknik olarak uygun mu, bağlantı noktası ve trafo altyapısı yeterli mi, proje lisanssız üretim veya lisanslı üretim çerçevesinde mi ilerleyecek, kurulum sonrası bakım, temizlik, inverter erişimi, yangın güvenliği ve SCADA izleme nasıl yönetilecek?
Bu sorular netleşmeden hazırlanan güneş enerjisi proje çizimi, görsel olarak doğru görünse bile yatırım açısından eksik kalabilir.
| Aşama | Ne yapılır? | Hangi veri gerekir? | Dikkat |
|---|---|---|---|
| Ön fizibilite | Projenin teknik, ticari ve bağlantı açısından ilk değerlendirmesi yapılır. | Tüketim verisi, sözleşme gücü, çatı/arazi bilgisi, yatırım hedefi | Proje çizimi bu zemin oluşmadan başlatılmamalıdır. |
| Saha keşfi | Çatı veya arazi yerinde incelenir. | Fotoğraf, drone görüntüsü, çatı planı, arazi koordinatı, mevcut elektrik altyapısı | Saha görülmeden hazırlanan layout eksik kalabilir. |
| Tüketim profili analizi | Kapasite kurgusu tüketimle ilişkilendirilir. | Son 12 aylık tüketim, saatlik/15 dakikalık yük profili | Yıllık toplam tüketim yanında saatlik tüketim de önemlidir. |
| Yerleşim planı / layout | Panel, inverter, pano, trafo, kablo ve bakım yolları planlanır. | Kullanılabilir alan, gölge analizi, erişim ve güvenlik bilgileri | Layout yalnız panel sayısı değildir. |
| Üretim simülasyonu | Olası üretim ve kayıp senaryoları karşılaştırılır. | Lokasyon, yön, eğim, ekipman bilgisi, gölge etkisi | Simülasyon karar desteği sağlar; üretim garantisi değildir. |
| Elektriksel tasarım | DC/AC yapı, string planı, tek hat şeması ve koruma yaklaşımı oluşturulur. | Ekipman datasheet’leri, bağlantı bilgisi, saha yerleşimi | Teknik hesaplar proje özelinde uzman mühendislik ekipleri tarafından yapılır. |
| Mekanik/statik/zemin değerlendirmesi | Çatı taşıyıcılığı veya arazi zemin koşulları incelenir. | Statik bilgiler, çatı kaplama, zemin/topografya bilgisi | İhtiyaç duyulan rapor ve kontroller projeye göre farklılaşır. |
| Bağlantı ve proje onayı | İlgili şebeke işletmecisi ve teknik onay süreçleri dikkate alınır. | Başvuru kapsamı, bağlantı noktası, trafo/fider bilgisi | Süreç; bağlantı seviyesi, bölge ve kurum uygulamalarına göre şekillenir. |
| Kabul ve as-built | Kurulan sistemin projeye uygunluğu ve son dokümantasyonu hazırlanır. | Test kayıtları, ölçümler, revizyonlar, ekipman belgeleri | Onaylı proje ile sahadaki son durum uyumlu olmalıdır. |
| O&M ve işletme erişimi | Bakım, temizlik, izleme ve arıza müdahalesi planlanır. | Bakım yolları, inverter konumu, SCADA verisi, güvenlik erişimi | O&M, proje bittikten sonra eklenen bir konu değil, tasarımın parçasıdır. |

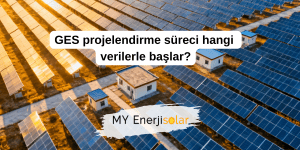

GES projelendirme süreci hangi verilerle başlar?
GES projelendirme süreci sağlıklı veriyle başlar. Eksik veriyle hazırlanan proje; yanlış kapasite, bağlantı riski, gereksiz CAPEX, düşük öz tüketim oranı veya revizyon ihtiyacı doğurabilir.
Bir sanayi tesisi, OSB firması, ticari bina sahibi veya arazi GES yatırımcısı için ilk veri seti aşağıdaki başlıklardan oluşur.
| Veri | Neden gerekli? | Kaynak / nasıl tamamlanır? |
|---|---|---|
| Son 12 aylık elektrik tüketimi | Yıllık tüketim büyüklüğü ve mevsimsellik görülür. | Elektrik faturaları, sayaç verisi, enerji yönetim sistemi |
| Saatlik / 15 dakikalık yük profili | Üretim-tüketim eşleşmesi ve kapasite optimizasyonu için gereklidir. | OSOS verisi, sayaç kayıtları, tesis enerji izleme sistemi |
| Sözleşme gücü | Kurulabilir güç, başvuru kapsamı ve bağlantı kurgusunu etkiler. | Bağlantı anlaşması, dağıtım/OSB kayıtları |
| Elektrik birim maliyeti / tarife | Finansal analiz ve tasarruf senaryosu için kullanılır. | Elektrik faturası, tedarik sözleşmesi, güncel tarife bilgileri |
| Çatı planı | Kullanılabilir alan ve ekipman yerleşimi için gerekir. | Mimari proje, saha ölçümü, drone/uydu görüntüsü |
| Çatı statik / kaplama / gölge bilgisi | Taşıyıcılık, montaj ve üretim risklerini etkiler. | Statik proje, saha keşfi, gölge analizi |
| Arazi koordinatı / topografya / zemin bilgisi | Arazi GES yerleşimi, zemin, drenaj ve bağlantı planı için gerekir. | Tapu, koordinat, topoğrafik çalışma, zemin etüdü |
| Trafo / fider / bağlantı kapasitesi | Projenin sisteme bağlanabilirliği için kritik girdidir. | Dağıtım şirketi, OSB dağıtım şirketi, TEİAŞ değerlendirmeleri |
| Mülkiyet veya kullanım hakkı | Başvuru, finansman, sigorta ve uzun dönem işletme için önemlidir. | Tapu, kira, tahsis, kullanım hakkı belgeleri |
| Panel/inverter teknik kriterleri | Layout, string tasarımı ve üretim simülasyonunu etkiler. | Üretici datasheet’leri, EPC teknik şartnamesi |
| Yatırım hedefi | Öz tüketim, maliyet düşürme, arazi yatırımı veya kapasite optimizasyonu ayrışır. | Yönetim kararı, yatırım komitesi, finansal model |
| Finansman / teşvik varsayımı | Takvim, kapsam ve nakit akışı üzerinde etkili olabilir. | Banka/leasing görüşmeleri, resmi destek programları |
| O&M ve sigorta ihtiyacı | Uzun dönem performans, hasar yönetimi ve işletme riski için gereklidir. | O&M planı, sigorta gereklilikleri, finansman şartları |
Bu veriler yalnız proje çizimi için değil, yatırımın doğru tarif edilmesi için de gereklidir. Örneğin aynı büyüklükteki iki fabrika çatısı, farklı tüketim profili ve farklı bağlantı kapasitesi nedeniyle birbirinden oldukça farklı GES kararlarına ihtiyaç duyabilir.
Bu noktada Lisanssız GES Nedir? Kimler Kurabilir? başlıklı içerik, üretim-tüketim ilişkisi ve başvuru mantığını anlamak için destekleyici bir okuma olabilir.
Tüketim profili proje kapasitesini nasıl etkiler?
GES projelendirme sürecinde tüketim profili, yalnız finansal hesap için kullanılan bir veri değildir. Kapasite kurgusunun, inverter seçiminin, layout kararının, bağlantı başvurusunun ve yatırım modelinin ana girdilerinden biridir.
Sanayi tesislerinde üretim vardiyaları, hafta sonu çalışması, sezonluk kapasite kullanımı, soğutma yükleri, kompresörler, fırınlar, motorlar, pompalar ve proses ekipmanları tüketim eğrisini doğrudan etkiler. Bu nedenle yıllık toplam tüketim tek başına yeterli değildir. Saatlik veya 15 dakikalık yük profili görülmeden sistemin öz tüketim oranı ve üretim-tüketim uyumu sağlıklı okunamaz.
Lisanssız üretim tarafında da tüketim tesisi, sözleşme gücü, ölçüm noktası, üretim-tüketim ilişkilendirmesi ve güncel mevzuat birlikte değerlendirilir. Bu nedenle “çatıda şu kadar alan var, o halde şu kadar kWp kurulur” yaklaşımı eksik kalır.
MY Enerjisolar’ın projeye önce tüketim profiliyle bakmasının nedeni budur. Tüketim profili görülmeden yapılan bir GES layout çalışması, yatırımcının gerçek enerji ihtiyacını değil, yalnız fiziksel alan kapasitesini yansıtabilir.
Bu konu yatırım ekonomisiyle de doğrudan ilişkilidir. GES Kaç Yılda Kendini Amorti Eder? başlıklı içerikte de temel mantık aynıdır: geri dönüş süresi, yalnız kurulu güce değil, üretimin ne kadarının gerçek tüketimle örtüştüğüne bağlıdır.
Çatı GES ve arazi GES proje yaklaşımı nasıl farklılaşır?
Çatı GES proje çizimi ile arazi GES projelendirme aynı mühendislik disiplinine dayanır; ancak risk başlıkları farklıdır.
Çatı GES’te ana mesele mevcut yapının güvenli, sürdürülebilir ve işletilebilir bir güneş enerjisi sistemini taşıyıp taşıyamayacağıdır. Arazi GES’te ise saha topografyası, zemin, bağlantı noktası, arazi sınıfı, izin süreçleri ve işletme erişimi daha belirleyici hale gelir.
| Başlık | Çatı GES | Arazi GES | Yatırımcı notu |
|---|---|---|---|
| Kullanılabilir alan | Brüt çatı alanı ile net kurulabilir alan farklıdır. | Parsel alanı ile net panel alanı farklıdır. | Bakım yolları, ekipman alanı ve erişim boşlukları dikkate alınmalıdır. |
| Taşıyıcılık / zemin | Statik uygunluk, çatı kaplama ve konstrüksiyon önemlidir. | Zemin, kazık/fundasyon, eğim ve drenaj önemlidir. | Fiziksel alan tek başına uygunluk anlamına gelmez. |
| Su yalıtımı / drenaj | Çatı kaplama ve su yalıtımı montaj detaylarıyla ilişkilidir. | Drenaj, su birikimi, erozyon ve saha erişimi açısından kritiktir. | Su yönetimi, uzun dönem işletme riskini etkiler. |
| Gölgeleme | Baca, parapet, klima santrali, komşu yapı ve çatı ekipmanları etkili olabilir. | Ağaç, topoğrafya, sıra gölgesi ve çevresel engeller etkili olabilir. | Gölge analizi üretim simülasyonunun parçası olmalıdır. |
| Yangın ve erişim | Çatı erişimi, yangın koridorları ve iş güvenliği kritik hale gelir. | Saha yolu, acil müdahale erişimi ve güvenlik altyapısı öne çıkar. | Layout işletme ve acil durum planını da desteklemelidir. |
| Kablo güzergâhı | Çatıdan pano/inverter/trafoya geçişler dikkat ister. | Saha içi kablo kanalları, ENH ve OG bağlantı planı önemlidir. | Kablo güzergâhı maliyet, kayıp ve bakım riskini etkiler. |
| İnverter/pano yerleşimi | Havalandırma, servis erişimi ve mevcut elektrik odaları belirleyicidir. | İnverter istasyonları, trafo ve OG hücre yerleşimi sahaya göre planlanır. | Ekipman konumu sadece boş alan kararı değildir. |
| Mevzuat / izin | Çatı, yapı durumu, yangın, bağlantı ve proje onayı başlıkları öne çıkar. | ÇED, imar, tarım dışı kullanım, arazi sınıfı ve bağlantı süreci ek risk yaratabilir. | Her proje için kurum ve süreç haritası ayrı okunmalıdır. |
| O&M erişimi | Çatı güvenliği, temizlik ve inverter erişimi sınırlayıcı olabilir. | Saha yolu, çit, güvenlik, drenaj ve temizlik planı belirleyicidir. | O&M tasarım aşamasında planlanmalıdır. |
Sanayi Çatınız GES’e Uygun mu? ve Çatı GES Kurulumu Detaylı Rehber içerikleri çatı tarafındaki teknik uygunluk ve kurulum mantığını destekler. Arazi GES Kurulumu Detaylı Rehber ise arazi sınıfı, zemin, drenaj, bağlantı ve izin risklerini daha geniş çerçevede ele alır.
Yerleşim planı / layout nasıl hazırlanır?
GES layout, panellerin yan yana dizildiği bir görsel değildir. Layout; sistemin sahada nasıl çalışacağını, nasıl bakım göreceğini, elektriksel olarak nasıl bağlanacağını ve güvenli şekilde nasıl işletileceğini gösteren ana planlardan biridir.
Bir GES yerleşim planında panel dizilimi, gölgeleme etkisi, bakım yolları, yangın erişimi, inverter konumları, pano ve trafo yerleşimi, kablo güzergâhları, çatı kenar mesafeleri veya arazi blokları, SCADA ve haberleşme altyapısı, işletme ve arıza müdahalesi erişimi birlikte düşünülür.
Çatı GES layout’unda çatı kaplama tipi, statik uygunluk, mevcut mekanik ekipmanlar, baca ve parapet gölgeleri, güvenli yürüme alanları ve mevcut elektrik altyapısı daha görünür hale gelir.
Arazi GES layout’unda ise panel sıra aralıkları, topografya, drenaj, saha yolları, çit, kamera, trafo konumu, OG bağlantı ve kablo kanalları daha baskın rol oynar.
| Layout unsuru | Neden önemli? | Yanlış yapılırsa risk |
|---|---|---|
| Panel dizilimi | Kurulabilir kapasite ve üretim profilini etkiler. | Üretim beklentisi hatalı olabilir, revizyon gerekebilir. |
| Gölgeleme analizi | Panel, string ve inverter performansını etkiler. | Kısmi gölge üretim kaybı ve mismatch riski yaratabilir. |
| Bakım yolları | Temizlik, arıza müdahalesi ve iş güvenliği için gereklidir. | O&M maliyeti artar, bazı alanlara erişim zorlaşır. |
| Yangın erişimi | Acil müdahale ve saha güvenliği için önemlidir. | Kabul, sigorta ve işletme riski oluşabilir. |
| Kablo güzergâhı | Kayıp, güvenlik, maliyet ve bakım erişimini etkiler. | Kablo mesafeleri uzar, arıza tespiti zorlaşabilir. |
| İnverter yerleşimi | Havalandırma, servis erişimi ve kablo mesafesi için önemlidir. | Duruş, derating veya servis zorluğu yaşanabilir. |
| Pano / trafo konumu | Bağlantı, ölçüm ve kabul süreciyle ilişkilidir. | Bağlantı revizyonu ve maliyet artışı doğabilir. |
| SCADA / izleme altyapısı | Üretim ve arıza takibi için gereklidir. | Performans sorunları geç fark edilebilir. |
| Saha yolu / çatı erişimi | İşletme ve bakım sürekliliği sağlar. | Bakım planı uygulanamaz hale gelebilir. |
Bu nedenle GES layout çalışması, “en çok paneli sığdırma” çalışması değildir. Doğru layout, üretim kapasitesi ile işletme güvenliği arasında denge kurar.
GES teknik hesaplamalarında hangi başlıklar yer alır?
GES mühendislik sürecinde birçok teknik hesap yapılır. Bu hesaplar blog yazısında formül veya uygulama reçetesi olarak verilmemelidir. Elektriksel tasarım, topraklama, koruma, kablo kesiti, gerilim düşümü, inverter-string uyumu ve OG bağlantı gibi konular proje özelinde yetkili mühendislik ekipleri tarafından hesaplanır.
Yatırımcı açısından önemli olan, bu hesapların proje güvenliği, performansı, kabul süreci ve uzun dönem işletmeye etkisini bilmektir.
| Hesap / tasarım başlığı | Ne için yapılır? | Proje kararına etkisi |
|---|---|---|
| Üretim simülasyonu | Lokasyon, ışınım, yön, eğim ve kayıplara göre olası üretim senaryosu oluşturur. | Kapasite, yatırım ekonomisi ve öz tüketim analizi desteklenir. |
| Gölgeleme ve kayıp analizi | Gölge, sıcaklık, kirlenme, kablo ve inverter kayıpları incelenir. | Layout, string planı ve üretim beklentisi etkilenir. |
| DC/AC oranı | Panel DC gücü ile inverter AC gücü arasındaki mühendislik dengesi ele alınır. | İnverter kullanımı, clipping riski ve maliyet dengesi etkilenir. |
| String tasarımı | Modüllerin inverter girişleriyle elektriksel uyumu kurgulanır. | Verim, güvenlik ve arıza yönetimi etkilenir. |
| İnverter MPPT uygunluğu | Farklı yön, eğim ve gölge koşullarının inverterle uyumu incelenir. | Özellikle karmaşık çatı projelerinde üretim performansı etkilenir. |
| Kablo kesiti | Akım taşıma kapasitesi, mekanik koşullar ve kayıplar açısından hesaplanır. | Güvenlik, kayıp, maliyet ve kabul süreci etkilenir. |
| Gerilim düşümü | Elektriksel kayıpların kontrolü için analiz yapılır. | Kablo güzergâhı, ekipman konumu ve sistem verimi etkilenir. |
| Kısa devre / koruma | Arıza durumlarında sistemin güvenli ayrılması hedeflenir. | Pano, kesici, röle ve koruma kurgusu etkilenir. |
| Topraklama | Can ve mal güvenliği açısından kritik bir tasarım başlığıdır. | Topraklama planı ve kabul dokümantasyonu etkilenir. |
| Yıldırımdan korunma | Yıldırım ve aşırı gerilim riskleri dikkate alınır. | Çatı/arazi yerleşimi ve koruma yaklaşımı etkilenebilir. |
| SPD / parafudr | Aşırı gerilim risklerine karşı koruma katmanı olarak ele alınır. | Ekipman güvenliği ve pano tasarımı etkilenir. |
| Trafo / OG bağlantı | Büyük ölçekli projelerde şebeke bağlantısı için kritik başlıktır. | Bağlantı maliyeti, proje takvimi ve kabul süreci etkilenir. |
| SCADA / izleme | Üretim, alarm, veri ve performans takibi için kullanılır. | O&M, garanti ve performans yönetimi güçlenir. |
Bu başlıklar, GES teknik hesaplamalarının neden profesyonel mühendislik disiplini gerektirdiğini gösterir. Yatırımcı için doğru yaklaşım, bu hesapları kendisi yapmak değil; EPC ve proje ekibinden bu konuların proje dosyasında nasıl ele alındığını talep etmektir.
Tek hat şeması, string planı ve ekipman seçimi neden önemlidir?
GES elektrik projesinde tek hat şeması, string planı ve ekipman seçimi sistemin sahadaki elektriksel mantığını gösterir.
Tek hat şeması, üretim tesisinin elektriksel ana yapısını özetler. Panel grupları, inverterler, panolar, trafo, sayaç, bağlantı noktası ve koruma yapısı bu mantık içinde ele alınır.
String planı, panellerin inverter girişleriyle nasıl ilişkilendirildiğini gösterir. Bu plan özellikle farklı yönlerdeki çatı yüzeyleri, gölgeli alanlar, değişken eğimler veya karmaşık layout yapılarında önem kazanır.
Ekipman seçimi ise yalnız panel markası veya inverter gücü meselesi değildir. Panel teknolojisi, inverter mimarisi, garanti yapısı, servis erişimi, sıcaklık davranışı, saha koşulları, bakım planı ve tedarik güvenilirliği birlikte okunmalıdır.
GES Panel Seçimi Nasıl Yapılır? başlıklı içerikte de vurgulanan ana nokta budur: en yüksek verimli panel veya en bilinen inverter, her proje için otomatik olarak en doğru seçenek değildir. Ekipman seçimi, tasarım ve yatırım hedefiyle birlikte düşünülmelidir.
Bağlantı, izin, proje onayı ve kabul süreci nasıl ilerler?
Türkiye’de GES projelerinde bağlantı, izin, proje onayı ve kabul süreci; projenin lisanssız/lisanslı yapısına, bağlantı seviyesine, dağıtım/OSB bölgesine, saha koşullarına ve güncel kurum uygulamalarına göre değişebilir.
Bu nedenle GES izin süreci “başvuru yap, onay al, kur” şeklinde basitleştirilmemelidir.
Genel çerçevede süreç şu şekilde okunabilir: ön fizibilite yapılır; tüketim verisi, sözleşme gücü ve bağlantı altyapısı kontrol edilir; çatı veya arazi uygunluğu incelenir; projenin lisanssız/lisanslı çerçevesi ve başvuru modeli belirlenir; ilgili şebeke işletmecisiyle başvuru ve bağlantı süreci yürütülür; bağlantı görüşü veya çağrı mektubu gibi süreç adımları proje kapsamına göre ele alınır; proje onayı için teknik proje dosyası hazırlanır; bağlantı anlaşması yapılır; kurulum, onaylı proje ve saha koşullarına göre gerçekleştirilir; kabul süreci yürütülür; sistem kullanım anlaşması ve işletme süreçleri devreye girer; as-built proje ve revizyon dokümanları tamamlanır.
Bu akış her projede aynı takvimle ilerlemez. Özellikle arazi GES projelerinde imar, ÇED, tarım dışı kullanım, zemin, bağlantı hattı, trafo/fider uygunluğu ve kurum görüşleri takvimi doğrudan etkileyebilir. Çatı GES projelerinde ise statik uygunluk, çatı kaplama, yangın erişimi, mevcut elektrik altyapısı ve canlı tesiste çalışma koşulları öne çıkar.
| Aşama | Amaç | İlgili taraflar | Dikkat |
|---|---|---|---|
| Lisanssız/lisanslı model değerlendirmesi | Projenin hukuki ve ticari çerçevesini belirlemek | Yatırımcı, EPC, hukuk/enerji danışmanları | Tek bir MW sınırıyla karar verilmemelidir. |
| Ön fizibilite | Tüketim, saha ve bağlantı uygunluğunu görmek | Yatırımcı, EPC, tesis teknik ekibi | Yatırım kararının ilk ciddi adımıdır. |
| Başvuru | İlgili şebeke işletmecisine proje kapsamına göre başvuru yapılır. | Dağıtım şirketi, OSB dağıtım şirketi, TEİAŞ | Başvuru süreci proje tipine göre değişebilir. |
| Bağlantı görüşü / çağrı mektubu | Bağlantı yapılabilirliği ve teknik koşullar ele alınır. | İlgili şebeke işletmecisi | Bağlantı sonucu önceden vaat edilemez. |
| Proje onayı | Teknik proje resmi süreçlere uygun şekilde incelenir. | TEDAŞ / ilgili yetkili taraflar | TEDAŞ dağıtım şirketi gibi konumlandırılmamalıdır. |
| Bağlantı anlaşması | Sisteme bağlantının teknik ve sözleşmesel zemini kurulur. | Dağıtım/OSB/TEİAŞ, yatırımcı | Anlaşma gücü ve bağlantı koşulları önemlidir. |
| Kurulum | Onaylı projeye ve saha koşullarına göre uygulama yapılır. | EPC, saha ekipleri, yatırımcı | Bu aşama blog düzeyinde uygulama talimatına indirgenmemelidir. |
| Kabul | Tesisin proje ve teknik mevzuata uygunluğu incelenir. | Kabul ekibi, ilgili kurumlar, EPC | Kabul sonucu kurum değerlendirmelerine ve saha uygunluğuna bağlıdır. |
| Sistem kullanım anlaşması | Tesisin dağıtım sistemini kullanmasına ilişkin işletme çerçevesi oluşur. | Dağıtım şirketi / OSB, yatırımcı | Bağlantı anlaşmasından farklı bir adımdır. |
| As-built ve revizyon | Sahadaki gerçek uygulama kayıt altına alınır. | EPC, O&M, yatırımcı | O&M, sigorta ve ilerideki revizyonlar için kritiktir. |
Bu bölümde dikkat edilmesi gereken en önemli nokta şudur: proje onayı ve kabul, EPC’nin tek taraflı taahhüt edebileceği sonuçlar gibi görülmemelidir. Bu süreçler güncel mevzuat, teknik proje kalitesi, saha uygulaması ve ilgili kurum değerlendirmeleriyle birlikte ilerler.
Proje dosyasında hangi dokümanlar bulunur?
Ticari ve endüstriyel GES projelerinde proje dosyası, yatırımcının yalnız “çizim çıktısı” olarak görmemesi gereken kapsamlı bir teknik dokümantasyon setidir.
| Doküman | Ne işe yarar? | Kim kullanır? |
|---|---|---|
| Vaziyet planı | Tesisin genel konumunu ve saha ilişkisini gösterir. | Proje ekibi, onay/kabul tarafları, yatırımcı |
| Yerleşim planı / layout | Panel, inverter, pano, trafo, bakım yolu ve kablo güzergâhlarını gösterir. | EPC, saha ekibi, yatırımcı, O&M |
| Tek hat şeması | Elektriksel ana bağlantı yapısını gösterir. | Elektrik proje ekibi, onay/kabul tarafları |
| String planı | Modül grupları ile inverter girişleri arasındaki ilişkiyi gösterir. | Elektrik proje ekibi, saha ekibi, O&M |
| AC/DC elektrik projeleri | Sistemin elektriksel tasarım detaylarını içerir. | Yetkili proje mühendisleri, saha ekibi |
| Topraklama planı | Topraklama ve eşpotansiyel bağlantı yaklaşımını gösterir. | Elektrik proje ekibi, kabul ekibi |
| Kablo güzergâhları | Kabloların çatı veya saha üzerindeki güzergâhını gösterir. | EPC, saha ekibi, O&M |
| Konstrüksiyon / mekanik planlar | Taşıyıcı sistem ve montaj yapısını gösterir. | Mekanik/statik ekip, uygulama ekibi |
| Statik / zemin raporları | Çatı taşıyıcılığı veya arazi zemin koşullarını değerlendirir. | İnşaat, jeoteknik, EPC ve yatırımcı ekipleri |
| Datasheet’ler | Panel, inverter, trafo, kablo ve diğer ekipman parametrelerini gösterir. | Mühendislik, satın alma, O&M |
| Üretim simülasyonu | Olası üretim ve kayıp senaryolarını gösterir. | Yatırımcı, EPC, finans ekibi |
| Metraj / keşif / BOQ | Malzeme ve iş kalemlerini listeler. | Satın alma, EPC, finans ekibi |
| Teknik şartname | Proje kapsamı ve ekipman kriterlerini tanımlar. | Yatırımcı, EPC, tedarikçiler |
| Kabul/test dokümanları | Devreye alma ve kabul sürecinde kullanılır. | Kabul ekibi, EPC, yatırımcı |
| As-built proje | Sahadaki gerçek uygulamayı yansıtan son proje setidir. | O&M, yatırımcı, sigorta, teknik ekip |
As-built proje özellikle önemlidir. Çünkü işletme döneminde arıza, bakım, ekipman değişimi, sigorta hasarı veya kapasite revizyonu gündeme geldiğinde, sahadaki gerçek kurulumun doğru dokümantasyonu gerekir.
GES Sigortası Nedir? Yatırımınızı Nasıl Korursunuz? içeriğinde de bu dokümantasyonun hasar ve risk yönetimi açısından neden kritik olduğu ayrıca ele alınabilir.
GES projelendirmede sık yapılan hatalar
GES projelendirmede hata çoğu zaman sahada başlamaz. Daha erken aşamada; tüketim verisi eksikliği, bağlantı kapasitesi kontrolünün gecikmesi, çatı/arazi uygunluğunun yüzeysel incelenmesi veya EPC kapsamının net tarif edilmemesiyle başlar.
| Hata | Neden riskli? | Güvenli yaklaşım |
|---|---|---|
| Tüketim profili olmadan kapasite belirlemek | Sistem gerçek ihtiyaçla uyumsuz olabilir. | Son 12 aylık tüketim ve saatlik yük profiliyle kapasite kurgusu yapılmalıdır. |
| Gölge analizini atlamak | Üretim tahmini ve string performansı hatalı olabilir. | Gölgeleme layout ve simülasyonun parçası olmalıdır. |
| Statik/zemin uygunluğunu ihmal etmek | Çatı güvenliği veya arazi temel riski doğabilir. | Çatı statik ve arazi zemin koşulları profesyonel ekiplerce incelenmelidir. |
| Bağlantı kapasitesini geç kontrol etmek | Tasarım, bağlantı gerçekliğiyle uyumsuz kalabilir. | Trafo, fider ve bağlantı noktası erken aşamada ele alınmalıdır. |
| Layout’u panel sayısı gibi görmek | Bakım, yangın erişimi ve kablo güzergâhı unutulabilir. | Layout işletme ve güvenlik ihtiyaçlarını da içermelidir. |
| Kablo güzergâhını hafife almak | Kayıp, maliyet ve arıza riski artabilir. | Kablo güzergâhı elektriksel tasarımın parçası olarak planlanmalıdır. |
| Bakım erişimini planlamamak | Temizlik ve arıza müdahalesi zorlaşabilir. | O&M erişimi tasarım aşamasında çözülmelidir. |
| Yangın güvenliğini sonradan düşünmek | Acil müdahale ve kabul riskleri oluşabilir. | Yangın erişimi ve güvenlik koridorları baştan planlanmalıdır. |
| İnverter/string uyumunu yanlış kurmak | Üretim kaybı, arıza veya ekipman uyumsuzluğu doğabilir. | İnverter ve string tasarımı uzman mühendislik ekiplerince yapılmalıdır. |
| Proje onay ve kabul gerekliliklerini sona bırakmak | Revizyon, gecikme ve ek maliyet oluşabilir. | Onay, kabul ve as-built gereklilikleri baştan planlanmalıdır. |
| Simülasyonu kesin üretim gibi görmek | Yatırımcıda yanlış beklenti oluşur. | Simülasyon karar destek aracıdır; garanti değildir. |
| Teşviki teknik fizibilitenin yerine koymak | Destek uygunluğu yatırımın teknik doğruluğunu garanti etmez. | Teşvik/hibe ihtimali, teknik fizibilite üzerine ayrıca incelenmelidir. |
GES Kurarken En Sık Yapılan 10 Hata başlıklı içerik, bu hataların yatırım kararına nasıl yansıdığını daha geniş bir risk rehberi olarak ele alır.
MY Enerjisolar projelendirme sürecine nasıl yaklaşır?
MY Enerjisolar için ön fizibilite, yatırım kararının ilk ciddi adımıdır. Çünkü GES projesi, yalnız çatı veya arazi kapasitesiyle değil, tüketim profili, bağlantı altyapısı, saha koşulları ve yatırım modeliyle birlikte ele alınır.
Bu yaklaşımda proje çizimine geçmeden önce tesisin tüketim profili, sözleşme gücü ve bağlantı yapısı, çatı veya arazi teknik uygunluğu, bağlantı kapasitesi ve trafo/fider durumu, üretim-tüketim eşleşmesi, uygun proje modeli, layout ve ekipman mimarisi, kabul, işletme, bakım ve sigorta ihtiyaçları, CAPEX/OPEX etkisi, mevzuat ve başvuru süreci riskleri netleştirilir.
Bu nedenle MY Enerjisolar’ın yaklaşımı “önce proje çizelim, sonra uygunluğa bakarız” değildir. Önce yatırımın teknik ve ticari zemini anlaşılır; ardından proje çizimi bu zemine göre şekillenir.
GES Kurulum Maliyeti 2026, GES Bakımı Nasıl Yapılır? Verimlilik Nasıl Artırılır? ve GES Kurulumunda Devlet Teşvikleri ve Hibeler 2026 içerikleri de bu yaklaşımı tamamlar. Çünkü doğru proje yalnız ilk yatırım maliyetiyle değil; uzun dönem işletme, bakım, finansman, teşvik uygunluğu ve performans disipliniyle birlikte okunmalıdır.
Sık Sorulan Sorular
GES projesi nasıl yapılır?
GES projesi; ön fizibilite, tüketim profili analizi, saha keşfi, çatı/arazi uygunluğu, bağlantı kapasitesi, layout, üretim simülasyonu, elektriksel tasarım, proje onayı, kurulum, kabul ve as-built dokümantasyon adımlarının birlikte yürütülmesiyle yapılır. Bu süreç profesyonel mühendislik disiplini gerektirir.
GES proje çizimi için hangi veriler gerekir?
Son 12 aylık tüketim, saatlik veya 15 dakikalık yük profili, sözleşme gücü, çatı planı, statik bilgiler, arazi koordinatı, topografya, bağlantı kapasitesi, trafo/fider bilgisi, yatırım hedefi, finansman varsayımı ve O&M ihtiyaçları temel girdiler arasındadır.
GES layout ne demektir?
GES layout, panel diziliminden daha geniş bir yerleşim planıdır. Panel sıralarıyla birlikte gölge etkisi, bakım yolları, yangın erişimi, kablo güzergâhı, inverter, pano, trafo ve işletme erişimi layout içinde ele alınır.
Çatı GES ve arazi GES projelendirme farkı nedir?
Çatı GES projelerinde statik uygunluk, çatı kaplama, su yalıtımı, yangın güvenliği, gölge, inverter/pano yerleşimi ve bakım erişimi öne çıkar. Arazi GES projelerinde ise topografya, zemin, drenaj, saha yolu, çit, güvenlik, panel sıra aralığı, trafo/OG bağlantı, ÇED/imar/tarım dışı kullanım ve O&M erişimi daha belirleyicidir.
GES proje onayı kesin alınır mı?
Proje onayı kesin sonuç gibi görülmemelidir. Onay süreci; güncel mevzuat, teknik proje kalitesi, bağlantı koşulları, kurum değerlendirmeleri ve saha uygunluğuna göre ilerler. Bu nedenle her yatırım kendi koşulları içinde ele alınmalıdır.
GES projesini herkes çizebilir mi?
GES projesi yatırımcı tarafından “kendin çiz” mantığıyla hazırlanacak bir doküman değildir. Elektriksel tasarım, koruma, topraklama, kablo kesiti, inverter-string uyumu, OG bağlantı, proje onayı ve kabul süreçleri uzman mühendislik çalışması gerektirir. Yatırımcının rolü, doğru verileri sağlamak ve proje kapsamını doğru değerlendirmektir.
Sonuç ve CTA
GES projesi çizmek, yalnızca bir çizim programında panel yerleştirmek değildir. Doğru proje; tüketim profili, çatı veya arazi uygunluğu, bağlantı kapasitesi, yerleşim planı, teknik hesaplar, proje onayı, kabul süreci ve işletme erişimi birlikte ele alınarak hazırlanır.
Ticari, endüstriyel veya kurumsal ölçekte GES yatırımı planlıyorsanız, proje çizimine geçmeden önce tesisinizin tüketim profili, çatı/arazi uygunluğu, bağlantı kapasitesi ve yatırım modeli değerlendirilmelidir. MY Enerjisolar ile ön fizibilite görüşmesi yaparak projenizin teknik uygunluğunu, temel mühendislik planlaması için gereken verileri ve yatırım kararını etkileyen kritik başlıkları netleştirebilirsiniz.
Yararlanılan Resmi ve Teknik Kaynaklar
- TEDAŞ — Lisanssız GES proje onay ve kabul işlemleri
- TEDAŞ — Lisanssız elektrik üretimi başvuru, proje onay, kabul, fider kriterleri ve örnek form kaynakları
- EPDK — Elektrik Piyasasında Lisanssız Elektrik Üretim Yönetmeliği
- Enerji ve Tabii Kaynaklar Bakanlığı / EİGM — Lisanssız elektrik üretimi ve yenilenebilir enerji açıklamaları
- Resmî Gazete — ilgili yönetmelik ve değişiklikler
- Elektrik Tesisleri Proje Yönetmeliği
- Elektrik Tesisleri Kabul Yönetmeliği
- TEİAŞ ve dağıtım/OSB dağıtım şirketi bağlantı süreçleri
- IEC 62446-1, IEC 62548, IEC 60364-7-712, IEC 61724, IEC 62305 / TS EN 62305 genel teknik çerçevesi
- PVGIS / European Commission JRC, NREL, Sandia, IEA PVPS ve Fraunhofer teknik yayınları
Yenilenebilir Enerji Sektörü ile ilgili faydalı blog içeriklerimizi Google Haberler'den takip etmek ister misiniz? Google Haberlere Abone Ol
